Что следует учитывать перед покупкой VMC?

2026.07.30

Новости отрасли

Контент

1 Быстрый ответ: на что следует обратить внимание перед покупкой VMC?
2 Мощность шпинделя, диапазон скоростей и крутящий момент, соответствующие вашим заготовкам
3 Размер стола, перемещение оси и общая площадь станка
4 Структурная жесткость, конструкция отливки и контроль вибрации
- 4.1 Вибрация и термическая стабильность
5 Емкость автоматического устройства смены инструмента и скорость смены инструмента
6 Система управления ЧПУ и интерфейс программирования
7 Системы охлаждения, эвакуация стружки и конструкция корпуса
- 7.1 Варианты подачи охлаждающей жидкости
- 7.2 Удаление стружки и полный корпус
8 Точность и повторяемость позиционирования
9 Совместимость с автоматизацией: устройства смены поддонов, роботизированная загрузка и подача прутка
10 Подбор типа VMC для вашего применения: изготовление пресс-форм, автомобильные детали и общая обработка
11 Оценка производителя или поставщика вертикального обрабатывающего центра
12 Распространенные ошибки, которых следует избегать при выборе машины VMC
13 Спрос отрасли и почему вертикальные обрабатывающие центры остаются основной инвестицией
14 О Наньтунской компании New Era Technology Co., LTD.
15 Часто задаваемые вопросы

Быстрый ответ: на что следует обратить внимание перед покупкой VMC?

Прежде чем покупать вертикальный обрабатывающий центр Короткий ответ таков: сопоставьте мощность и диапазон скоростей шпинделя с вашим набором материалов, подтвердите, что размер стола и ход оси покрывают диапазон наибольшей детали, проверьте структурную жесткость конструкции отливки и направляющих, проверьте возможности устройства автоматической смены инструмента и подтвердите, что платформа управления ЧПУ соответствует вашему рабочему процессу программирования. Точность позиционирования, управление СОЖ и стружкой, готовность к автоматизации и производственный опыт поставщика завершают список. А машина ВМК является производственным активом с длительным сроком службы, поэтому решение редко принимается по одному номеру спецификации. Речь идет о том, как вся конфигурация ведет себя в зависимости от фактического состава деталей, схемы смены и планировки пола.

В разделах ниже подробно рассматривается каждый фактор с эталонными диапазонами, сравнительными таблицами и контрольным списком оценки поставщиков, который покупатели обычно используют при сужении вариантов.

Мощность шпинделя, диапазон скоростей и крутящий момент соответствует вашему типичному материалу
Размер стола и ход оси относительно вашего конверта наибольшей детали
Структурная жесткость конструкции отливки, направляющих и ребер
Производительность устройства смены инструмента и скорость смены инструмента с вашей стороны сложность
Платформа управления ЧПУ и как это соответствует вашему существующему рабочему процессу программирования
Точность и повторяемость позиционирования необходимо для вашего класса толерантности
Совместимость с автоматизацией для устройства смены поддонов, роботизированной загрузки или подачи прутков
История производства поставщика и послепродажная техническая поддержка

Мощность шпинделя, диапазон скоростей и крутящий момент, соответствующие вашим заготовкам

Шпиндель – это часть вертикальный обрабатывающий центр от этого напрямую зависит, что вы можете резать, как быстро и насколько чисто. Шпиндель, выбранный без привязки к вашему ассортименту материалов, имеет тенденцию оставлять на столе либо скорость, либо крутящий момент, и покупатели часто обнаруживают это только после того, как станок уже стоит на полу. Это помогает мыслить тремя широкими классами шпинделей, а не одним числом.

Стандартные крутящие шпиндели

При частоте вращения примерно от 6000 до 10 000 об/мин этот класс обеспечивает крутящий момент на низких и средних скоростях, что подходит для черновой обработки стали, чугуна и общей формовочной стали, где нагрузка на стружку имеет большее значение, чем скорость резания. Цеха, занимающиеся более тяжелой съемкой черных металлов, обычно склоняются к этому классу.

Среднескоростные сбалансированные шпиндели

Этот диапазон, простирающийся примерно от 10 000 до 15 000 об/мин, является общепринятым по умолчанию для смешанных производственных цехов, где через один и тот же конвейер проходят как стальные, так и алюминиевые детали. машина ВМК . Это практичная золотая середина, а не выбор специалиста.

Высокоскоростные шпиндели

От 15 000 до 24 000 об/мин, а иногда и выше, крутящий момент падает в верхней части диапазона в обмен на скорость поверхности. Этот класс подходит для алюминиевых конструкционных деталей, графитовых электродов и чистовой обработки пресс-форм, где качество поверхности зависит от скорости шпинделя, а не от силы резания.

Справочные классы шпинделей и типовая пригодность в зависимости от типа материала
Класс шпинделя	Типичный диапазон скоростей	Характер крутящего момента	Лучший подходящий материал
Стандартный крутящий момент	от 6000 до 10000 об/мин	Более высокий крутящий момент на низких оборотах	Сталь, чугун, литейная сталь
Среднескоростной сбалансированный	от 10 000 до 15 000 об/мин	Сбалансирован во всем диапазоне	Смешанное производство стали и алюминия
Высокая скорость	от 15 000 до 24 000 об/мин	Меньший крутящий момент вблизи максимальной скорости	Алюминий, графит, отделка пресс-форм

Размер стола, перемещение оси и общая площадь станка

Размер стола и ход по осям X, Y, Z определяют наибольшую часть, которую вы можете обработать, но они также определяют, сколько площади, просвет крана и ширина прохода машина будет занимать в вашем цехе. А небольшой вертикальный обрабатывающий центр популярен в инструментальных мастерских и мастерских прототипов именно потому, что он занимает мало места, сохраняя при этом размеры обычных кронштейнов, пластин и корпусов.

Справочное перемещение оси X в зависимости от класса размера вертикального обрабатывающего центра

Справочная таблица размеров и диапазонов перемещения осей по классам станков
Класс ВМК	Размер стола (приблизительно)	X / Y / Z путешествие
Малый вертикальный обрабатывающий центр	600 х 400 мм	500/400/400 мм
Стандартный вертикальный обрабатывающий центр	1000 х 500 мм	1000/500/600 мм
Большой вертикальный обрабатывающий центр	1500 х 800 мм и выше	1600/800/800 мм

Помимо исходных цифр, проверьте высоту крюка крана, доступ вилочного погрузчика к передней и боковым панелям, а также зазор, позволяющий полностью открыть двери электрического шкафа во время технического обслуживания. Многие покупатели правильно определяют размер машины, но забывают о наличии свободного пространства вокруг нее, что впоследствии приводит к неудобному изменению компоновки.

Структурная жесткость, конструкция отливки и контроль вибрации

Жесткость определяет, насколько вертикальный обрабатывающий центр ведет себя при реальной режущей нагрузке, а не на холостом ходу. Станок, который на бумаге выглядит идентично конкурирующей модели, все равно может вибрировать, отклоняться или терять качество отделки после начала тяжелой черновой обработки, и разница обычно связана с конструкцией отливки, а не с размером двигателя.

Обратите внимание на широкое основание колонны, толстое внутреннее ребро под столом, симметричную термическую конструкцию между левой и правой сторонами колонны, а также коробчатую или линейную конструкцию направляющих, размер которой соответствует вашей типичной глубине резания. Коробчатые направляющие обычно обеспечивают устойчивость при тяжелой черновой обработке, тогда как линейные направляющие обеспечивают высокую скорость перемещения и меньшее трение. Ни то, ни другое не лучше в целом; Правильный выбор зависит от того, склоняется ли ваша смесь деталей к интенсивному удалению припуска или к более быстрым и легким чистовым проходам.

Вибрация и термическая стабильность

Спросите, как корпус шпинделя справляется с нагревом в течение длительного времени работы, поскольку температурный рост шпинделя является одной из наиболее частых причин отклонения размеров при длительной смене. Ребристая отливка в сочетании с рубашкой охлаждения шпинделя сокращает зазор между первой деталью, сходящей со станка утром, и двухсотой деталью позже в смену.

Емкость автоматического устройства смены инструмента и скорость смены инструмента

Автоматическая смена инструмента, или ATC, — это место, где время цикла часто выигрывается или теряется при обработке сложных деталей. Наибольшее значение имеют две цифры: емкость магазина, которая показывает, сколько инструментов машина может держать наготове, и время смены инструмента, то есть, насколько быстро машина переключается между операциями.

Эталонная емкость магазина инструментов в зависимости от потребности в производственном ассортименте

Цеху, в котором используется небольшое количество повторяющихся деталей, редко требуется более шестнадцати-двадцати позиций инструмента. Цех с большим ассортиментом продукции, выполняющий резку большого количества различных партий деталей в неделю, получает выгоду от большего магазина, поскольку меньшее количество ручных замен инструментов в течение рабочего дня напрямую приводит к увеличению времени безотказной работы шпинделя. Скорость смены инструмента больше всего важна для деталей с частой сменой инструментов, таких как детализированные полости пресс-формы или детали с множеством мелких деталей.

Система управления ЧПУ и интерфейс программирования

Платформа управления на машина ВМК формирует повседневную работу оператора больше, чем любой другой отдельный компонент. Мощный шпиндель в сочетании с элементом управления, с которым вашим программистам будет неудобно работать, на практике будет работать хуже, чем указано в спецификации.

Убедитесь, что система управления поддерживает как диалоговое программирование для простых заданий, так и полный импорт G-кода для траекторий, созданных CAM.
Проверьте возможность предварительной обработки, поскольку она напрямую влияет на качество поверхности сложных трехмерных контуров.
Спросите о встроенных функциях управления сроком службы инструмента и функциях обнаружения поломки инструмента.
Проверьте сетевое подключение для передачи программ непосредственно с рабочей станции CAM, а не полагайтесь на съемный накопитель.
Подумайте, есть ли у ваших операторов уже опыт работы с аналогичным интерфейсом управления, что значительно сокращает время обучения.

Системы охлаждения, эвакуация стружки и конструкция корпуса

Подача СОЖ и управление стружкой редко появляются в верхней части контрольного списка покупателя, однако они напрямую влияют на срок службы инструмента, согласованность времени цикла и объем ручной работы по очистке, которую цех выполняет за каждую смену.

Варианты подачи охлаждающей жидкости

Проточная СОЖ используется для большинства общих работ по фрезерованию, тогда как подача СОЖ через шпиндель становится важной для глубокого сверления и нарезания резьбы, где удаление стружки на глубине в противном случае затруднено. Варианты подачи СОЖ под высоким давлением помогают дробить стружку при работе с липкими или длинностружечными материалами.

Удаление стружки и полный корпус

Винтовой или шарнирно-ленточный конвейер для стружки обеспечивает автоматическое удаление стружки из рабочей зоны, вместо необходимости ручного сгребания во время перерывов. Полностью закрытая рабочая зона снижает воздействие тумана СОЖ в цехе и удерживает стружку, что имеет еще большее значение, поскольку увеличивается скорость шпинделя и скорость съема материала.

Точность и повторяемость позиционирования

Точность позиционирования характеризует, насколько близко машина приближается к заданной координате, а повторяемость описывает, насколько последовательно она возвращается в одну и ту же точку в течение многих циклов. Для большинства общих работ повторяемость имеет большее значение в повседневной работе, поскольку она определяет согласованность деталей на протяжении всего производственного цикла. прецизионная машина VMC .

0,010 мм Типичная повторяемость, эконом-класс
0,006 мм Типичная повторяемость, стандартный класс
0,003 мм Типичная повторяемость, класс точности

Более низкие значения указывают на более высокую повторяемость в разных классах машин.

Метод обратной связи здесь играет прямую роль. Системы с полузамкнутым контуром полагаются на поворотный энкодер на двигателе для определения положения, в то время как системы с замкнутым контуром добавляют линейную шкалу на самой оси для измерения фактического положения стола, что компенсирует износ ШВП и тепловое расширение с течением времени. Покупатели ориентируются на строгий класс допуска на прецизионная машина VMC следует конкретно спросить, какой метод обратной связи установлен, а не предполагать это только на основании ценовой категории.

Совместимость с автоматизацией: устройства смены поддонов, роботизированная загрузка и подача прутка

Даже если автоматизация не входит в вашу первоначальную покупку, стоит проверить, поддерживает ли ее архитектура машины позже. Добавить автоматизацию к машине, которая никогда не предназначалась для нее, гораздо сложнее, чем начинать с правильных портов доступа и интерфейса управления с первого дня.

Ручная загрузка одним оператором, обслуживающим одну машину, подходит для небольших объемов или очень разнообразных партий деталей.
Интеграция ячейки робота, при которой шестиосная рука робота загружает и выгружает детали из приспособления, в то время как оператор управляет несколькими машинами одновременно.
Системы пула поддонов, в которых несколько предварительно загруженных поддонов автоматически выстраиваются в очередь, поэтому шпиндель продолжает резать между посещениями оператора.
Расширенная работа без присмотра или без освещения, объединение пулов поддонов, технологическое зондирование и контроль срока службы инструмента для ночных производственных циклов

Подбор типа VMC для вашего применения: изготовление пресс-форм, автомобильные детали и общая обработка

Не каждое приложение одинаково учитывает одни и те же факторы. Магазин, ориентированный на ВМК для изготовления пресс-форм отдает приоритет жесткости и повторяемости выше производительности, в то время как цех, работающий автомобильные детали машина VMC Линия обычно отдает приоритет времени цикла, готовности к автоматизации и стабильной производительности при длительных производственных циклах.

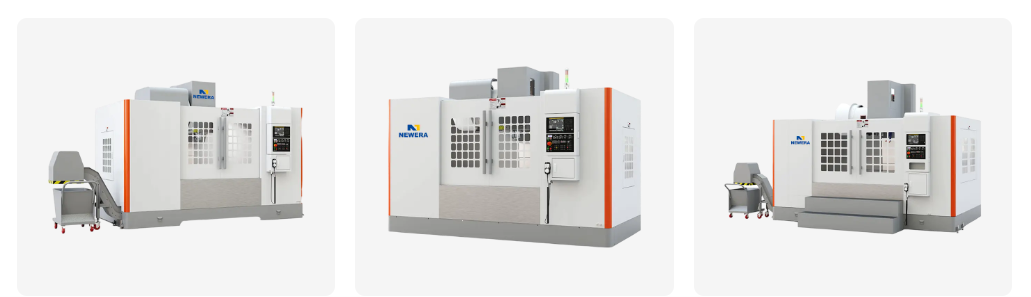

Малый вертикальный обрабатывающий центр
Стандартный Vertical Machining Center
Точность / Custom Vertical Machining Center

Соответствие типа VMC распространенным цеховым применениям
Тип ВМК	Основное приложение	Ключевая сила
Малый вертикальный обрабатывающий центр	Мастерские прототипов, инструментальные цеха	Компактная занимаемая площадь, потребность в меньшей площади
Стандартный вертикальный обрабатывающий центр	Мастерская по ремонту автомобилей, автозапчасти, машиностроительный завод VMC	Сбалансированная скорость, ход и жесткость
Точность / Custom VMC	ВМК для изготовления пресс-форм, detail parts	Высокая повторяемость, термическая стабильность

Оценка производителя или поставщика вертикального обрабатывающего центра

Технические характеристики рассказывают лишь часть истории, но история производства вертикальный обрабатывающий центр manufacturer или вертикальный обрабатывающий центр supplier рассказывает остальное. Две машины с почти идентичными техническими характеристиками могут по-прежнему работать по-разному в течение многих лет эксплуатации в зависимости от того, насколько последовательно они изготовлены и поддерживаются.

Контрольный список для оценки производителя вертикального обрабатывающего центра с ЧПУ
Область оценки	Что искать
История производства	Многолетний опыт активного проектирования и производства моделей машин с использованием собственных компонентов.
Возможность настройки	Поддержка запросов OEM и ODM, настраиваемый шпиндель, стол и параметры управления.
Послепродажная поддержка	Наличие технического руководства, доступа к запчастям, удаленной диагностической поддержки.
Стабильность производства	Повторяемая геометрия и процесс калибровки на всех производственных подразделениях
Документация	Четкие инструкции по эксплуатации, графики технического обслуживания, ссылки на проводку и параметры.

Покупатели ищут вертикальный обрабатывающий центр на заказ Конфигурация должна на раннем этапе обсуждения подтвердить, может ли поставщик регулировать конус шпинделя, размер стола, контролировать предпочтения бренда и интерфейс автоматизации в качестве индивидуальный производитель VMC , вместо того, чтобы обнаруживать пределы гибкости на поздних стадиях процесса.

Распространенные ошибки, которых следует избегать при выборе машины VMC

Недостаточная мощность шпинделя для самого тяжелого материала в составе детали, а не для средней работы
Игнорирование допуска к обслуживанию вокруг машины для дверей шкафов, доступа к баку с охлаждающей жидкостью и будущей автоматизации
Не обращая внимания на фильтрацию охлаждающей жидкости потребности в конкретных генерируемых материальных чипсах
Выбор исключительно на основе показателей скорости пропуская при этом проверку жесткости и повторяемости
Недооценка времени обучения операторов нужен для незнакомого интерфейса управления
Лечение доступная машина VMC ищите причину пропустить проверку жесткости или точности, когда более полезный подход заключается в определении того, какие характеристики действительно важны для вашего набора деталей, прежде чем сравнивать варианты.

Спрос отрасли и почему вертикальные обрабатывающие центры остаются основной инвестицией

Спрос на вертикальные обрабатывающие центры остается устойчивым, поскольку они охватывают широкий диапазон геометрий деталей и занимают сравнительно компактную площадь. Анализ отраслевого рынка прогнозирует, что глобальный сегмент вертикальных обрабатывающих центров вырастет с примерно 7,6 млрд долларов США в 2025 году приблизится к 9,9 млрд долларов США к 2031 году , что отражает устойчивый ежегодный рост (Источник: Прогноз рынка вертикальных обрабатывающих центров на 2026–2031 годы). Отдельные отраслевые исследования показывают, что вертикальный сегмент составляет примерно 61 процентная доля более широкого рынка обрабатывающих центров в 2026 году, что отражает то, как многие производители отдают предпочтение гибкости и экономической эффективности вертикальных конфигураций по сравнению с другими типами станков (Источник: Размер и возможности рынка обрабатывающих центров, 2026–2033 годы).

9,9 млрд долларов США Прогнозируемая стоимость сегмента VMC к 2031 году
61% Доля вертикального сегмента обрабатывающих центров, 2026 г.
45% Доля спроса на обрабатывающие центры в Азиатско-Тихоокеанском регионе, 2026 г.

Этот рост в основном обусловлен производством автомобильных компонентов, изготовлением пресс-форм и штампов, а также общепромышленной механической обработкой — тремя областями, в которых вертикальный обрабатывающий центр остается практичным выбором по умолчанию для производителей, которые сопоставляют гибкость с площадью помещения и временем установки.

О Наньтунской компании New Era Technology Co., LTD.

Nantong New Era Technology Co., LTD уже более двадцати лет специализируется на разработке, проектировании и производстве станков с числовым программным управлением и станков с ЧПУ при поддержке специальной команды, занимающейся разработкой технологий, производством и обслуживанием продаж. Как машина ВМК manufacturer действующая установленная вертикальный обрабатывающий центр factory В Китае компания постоянно внедряет передовые технические разработки из страны и за рубежом, превращаясь в производителя с полным производственным и сборочным потенциалом.

Работаем как OEM Производитель вертикальных обрабатывающих центров и ОДМ машина ВМК China партнер, компания Nantong New Era Technology, фокусируется на предоставлении клиентам практических решений и стабильного качества продукции, подкрепленного быстрым обслуживанием, независимо от того, требуется ли стандартная конфигурация или более индивидуальная настройка через свой партнер. Производитель вертикальных обрабатывающих центров с ЧПУ возможности.

Часто задаваемые вопросы

Вопрос 1: Для чего используется машина VMC?

Вертикальный обрабатывающий центр используется для фрезерования, сверления, нарезания резьбы, растачивания и контурной обработки металла и других конструкционных материалов, обычно для кронштейнов, корпусов, пластин и полостей пресс-форм.
В2: Почему стоит выбрать вертикальный обрабатывающий центр?

Вертикальный обрабатывающий центр предлагает простую настройку, четкую видимость зоны резания и меньшую занимаемую площадь по сравнению со многими другими конфигурациями для производства обычных деталей.
Вопрос 3. Каковы основные компоненты VMC?

Основные компоненты включают шпиндель и двигатель, осевую конструкцию с шариковыми винтами и направляющими, рабочий стол, устройство автоматической смены инструмента, шкаф управления ЧПУ и систему подачи СОЖ.
В4: Как ЧПУ управляет станком VMC?

Система ЧПУ считывает запрограммированные инструкции и координирует работу серводвигателей на каждой оси, скорость шпинделя и устройство смены инструмента, используя устройства обратной связи для корректировки положения во время обработки.
Вопрос 5. Какие операции может выполнять VMC?

Вертикальный обрабатывающий центр может выполнять торцевое фрезерование, фрезерование пазов, сверление, нарезание резьбы, развертывание, расточку и контурное профилирование, а также чистовую обработку полостей пресс-формы для многих типов деталей.
В6: Поддерживаете ли вы OEM и ODM?

Поддерживать.
В7: Почему стоит выбрать нас?

Независимые исследования и разработки, профессиональная команда с многолетней историей.
В8: Может ли ваша упаковка обеспечить безопасность продукта?

Может.
В9: В чем разница между VMC и горизонтальным обрабатывающим центром?

VMC имеет вертикальный шпиндель, подходящий для обработки плоских деталей и пресс-форм с более простой настройкой, а горизонтальный обрабатывающий центр способствует тяжелому многостороннему производству с автоматизацией поддонов.
Вопрос 10: Как определить правильный размер стола для моих деталей?

Начните с размера самой большой детали, а также крепления и зазора инструмента, а затем сравните ее с перемещениями по осям X, Y и Z рассматриваемых моделей вертикальных обрабатывающих центров.
